Радиосистема RFIntell QL7R/T1-B

Радиосистема RFIntell QL7R/T1-B: профессиональная двухканальная UHF-система с ручными микрофонами

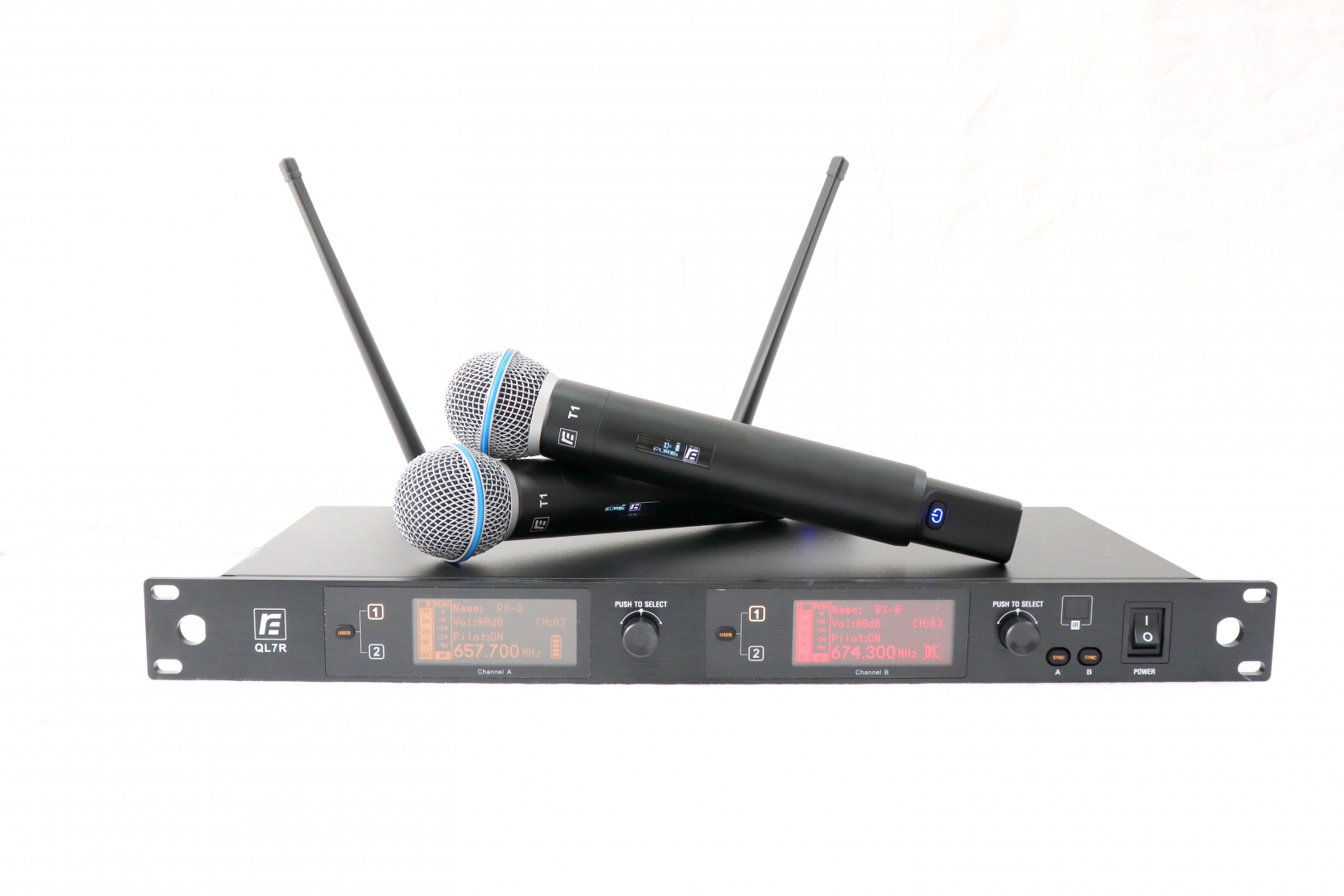

RFIntell QL7R/T1-B — двухканальная беспроводная микрофонная система, работающая в UHF-диапазоне 720.500–754.000 МГц. Комплект состоит из одного стационарного приемника QL7R и двух ручных передатчиков T1. Система предназначена для озвучивания вокала и речи на сцене, в конференц-залах, учебных аудиториях, караоке-клубах и домашних студиях. Приемник выполнен в корпусе высотой 1U с возможностью монтажа в стандартную 19-дюймовую рэковую стойку, что упрощает интеграцию в стационарные и мобильные звукоусилительные комплексы.

Ключевые технологии и принцип работы

Приемник QL7R использует технологию разнесенного приема True Diversity. Две независимые антенны постоянно анализируют входящий радиочастотный сигнал, и схема в реальном времени выбирает антенну с наилучшим соотношением сигнал/шум. Это практически исключает дропауты и гарантирует стабильную передачу звука в сложной радиочастотной обстановке. Каждый из двух каналов приемника может быть сопряжен с двумя передатчиками, работающими на разных частотах, что позволяет оператору быстро переключаться между микрофонами без вмешательства в настройки приемника.

Синхронизация приемника и передатчиков осуществляется по инфракрасному каналу. Для настройки достаточно выбрать на приемнике нужную частоту и поднести передатчик к ИК-порту — параметры будут переданы автоматически. Система поддерживает до 30 рабочих каналов в выделенном диапазоне, что дает гибкость при работе в условиях насыщенного радиоэфира или при одновременном использовании нескольких беспроводных систем.

Функция пилот-сигнала предотвращает появление радиочастотных помех и исключает передачу посторонних шумов при выключенном или выходящем из зоны приема передатчике. Встроенный радиочастотный сканер на каждом канале анализирует спектр и помогает выбрать свободную частоту для бесперебойной работы.

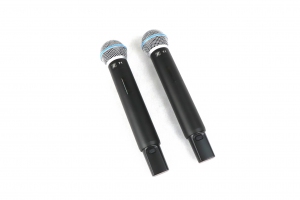

Ручные передатчики T1

Ручной микрофон T1 выполнен в металлическом корпусе и оснащен динамическим капсюлем с кардиоидной диаграммой направленности. Кардиоидная характеристика эффективно подавляет звуки, приходящие с тыльной стороны капсюля, минимизируя риск обратной связи. Это делает T1 подходящим для озвучивания вокала на громкой сцене и речи в помещениях со сложной акустикой.

Капсюль передатчика съемный и совместим с микрофонными головками стандарта Shure, что расширяет возможности выбора звукового почерка под конкретную задачу. Питание передатчика осуществляется от двух батареек типоразмера AA. Одного комплекта качественных алкалиновых элементов достаточно для 9 часов непрерывной работы. На корпусе микрофона расположены выключатель питания с фиксацией и светодиодный индикатор статуса, информирующий о заряде батарей и активности радиоканала.

Приемник QL7R: органы управления и интерфейсы

На передней панели приемника установлены два OLED-дисплея — по одному на каждый канал. Экраны отображают рабочую частоту, выбранный канал, уровень принимаемого радиосигнала, уровень звукового сигнала и состояние заряда батарей передатчиков. Цветовая индикация статуса облегчает визуальный контроль: оператор видит состояние системы даже с расстояния. Навигация по меню осуществляется энкодерами и кнопками, обеспечивающими быстрый доступ к настройкам частоты, чувствительности и блокировки панели.

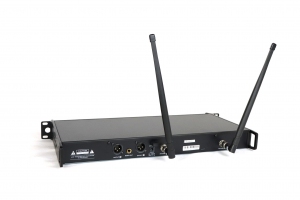

Задняя панель содержит:

• два разъема BNC для подключения антенн;
• два балансных выхода XLR (по одному на каждый канал);
• суммированный небалансный выход на разъеме Jack 6.3 мм;
• гнездо для подключения адаптера питания 12 В;
• крепление для фиксации приемника в рэковой стойке.

Такая конфигурация позволяет подключать систему напрямую к микшерному пульту, активным колонкам или инсталляционным усилителям без дополнительных устройств сопряжения.

Применение и сценарии использования

Радиосистема QL7R/T1-B подходит для озвучивания живых выступлений вокалистов, спикеров, преподавателей и ведущих мероприятий. В концертной практике два независимых канала позволяют одновременно работать двум артистам или использовать второй микрофон как резервный. В корпоративной среде система применяется для конференций, презентаций и круглых столов: лектор свободно перемещается по сцене, а аудитория получает чистую речь без кабельных ограничений.

В караоке-клубах и развлекательных заведениях QL7R/T1-B обеспечивает качественный вокал: кардиоидный капсюль отсекает шум зала, а дальность действия до 90 метров позволяет артисту взаимодействовать с публикой. Для домашних караоке-систем радиосистема также является оправданным выбором благодаря быстрой настройке, надежному радиоканалу и совместимости с любым микшерным пультом или аудиоинтерфейсом.

В образовательных учреждениях — аудиториях, актовых залах, спортивных комплексах — система используется для озвучивания лекций, докладов и массовых мероприятий. Возможность монтажа в стойку и наличие балансных выходов делает QL7R/T1-B совместимой с большинством инсталляционных звуковых систем.

Особенности и преимущества

• UHF-диапазон 720.500–754.000 МГц с 30 предустановленными каналами;
• True Diversity приемник — устойчивая работа без выпадений сигнала;
• ИК-синхронизация передатчиков за одно касание;
• два ручных передатчика T1 в металлическом корпусе с динамическими кардиоидными капсюлями;
• совместимость со сменными капсюлями Shure;
• автономная работа передатчиков до 9 часов от двух батареек AA;
• OLED-дисплеи с индикацией частоты, уровня сигнала и заряда батарей;
• корпус приемника 1U для установки в рэк;
• балансные XLR-выходы и суммированный Jack-выход;
• радиус действия до 90 метров в прямой видимости;
• функция пилот-сигнала для подавления помех;
• радиочастотный сканер для поиска свободных каналов.
